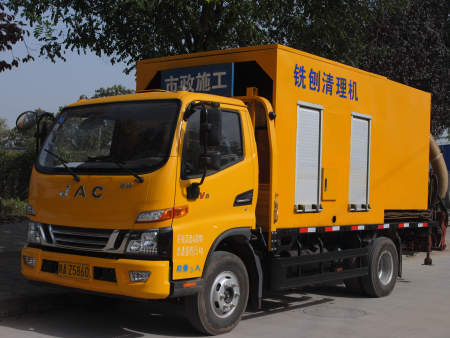

路面铣刨清理一体机(以下简称一体机),是一款陕西万里路面养护设备有限公司开发的数种专利产品之一,是一种设计概念与采用的技术都比较的养路机械。它是一款多功能铣刨机,也属于坑槽铣刨机。
一体机能对路面病害缺陷进行铣削加工、为下一步修补做好准备,同时能利用气流输送原理,收集清理路面实施修补工艺过程中产生的碎料。
一体机有几个与众不同的特点:
1、具有水平铣刨装置和垂直铣刨装置,可以根据路面修补工艺要求,加工出矩形或圆形坑槽。
2、可以使用自带的起吊装置方便地更换铣刨装置。
3、碎料收集装置可以快速收集铣刨过程中产生的灰尘与碎料。
4、工作过程采用喷雾、二次除尘技术,使粉尘污染降低到最低限度,有利于环境保护。
5、采用电控与仪表系统对铣刨过程及碎料收集进行操作,自动化程度比较高。
下面对一体机主要结构性能做一简单介绍。
一、技术参数
1、采用水平铣刨装置时
铣刨毂横向调整范围: 1400mm
铣刨深度:100mm
铣刨宽度:500mm
铣刨纵向长度:1200mm
2、采用圆形坑槽铣装置时
铣刨深度:120mm
坑槽直径:500mm
3、副发动机功率: 75kW
4、沉降箱有效容积: 3立方米
游动吸管吸入粒度:≤30mm
5、外形尺寸(长×宽×高) 7200×2000×2860
二、主要部件及功能
1、行走装置
路面铣刨清理一体机可以借助机动灵活的行走装置进行快速转场或现场移动。
2、铣刨装置
一体机具有水平铣刨装置与立式圆形坑槽铣刨装置,位于行走装置的后端,可以分别加工出矩形或圆形坑槽。
水平铣刨装置,由铣刨转子、转子罩壳、水平进刀装置、垂直进刀装置及横向移动装置组成。
立式铣刨装置,由刀盘、传动轴、垂直进刀液压缸、等组成 。
3、液压支腿:主要用来平衡铣刨转子完成水平铣刨时路面产生的反作用力、同时减少振动增强整机的稳定性。在进行铣刨作业前,必须放下液压支腿。
4、铣刨碎料处理装置
铣刨碎料处理装置由游动吸口、输送管道、沉降箱、气体动力源等部分组成。
游动吸口与输送管道可以灵活收集铣刨碎料,分离装置即沉降箱,可使铣刨碎料与气体分离,随后在倾翻液压缸的作用下可以卸下收集的碎料。
气体动力源主要由柴油机及其拖动的离心风机组成,高速旋转的风机使系统产生负压和强大的气流,干净彻底的收集铣刨碎料,为下道工序创造好的条件。
一体机对路面病害缺陷加工快速规范,碎料收集高效,现场清理彻底。
三、电控与仪表系统
一体机采用电控与仪表系统对铣刨过程及碎料收集进行操作,自动化程度比较高,用户使用起来方便自如。
一体机电气控制系统由手持遥控器、车载操作台及线束组成。
1、车载操作台
操作台主要实现信号传输和逻辑控制。外围开关、阀组通过电缆接入车载操作台,进行电气逻辑控制,主要实现对一体机的发动机控制、铣刨罩壳移动、铣刨转子、垂直进刀和支腿收放、风机、沉降箱、料门的控制。
2、手持遥控盒
主要实现一体机的支腿控制、铣刨罩壳移动、铣刨转子、垂直进刀、风机、沉降箱、料门的控制。遥控盒便于操作者就近对设备进行操作和管控,有利于人身安全,其操作距离为100米。
一体机适用于沥青路面与水泥路面。水泥路面施工时必须更换水泥刀头。
